製品情報 > 流量センサ > 液体 > マクミラン社 (McMillan) 薬液流量センサ
106シリーズ
低粘度 15ml/min~

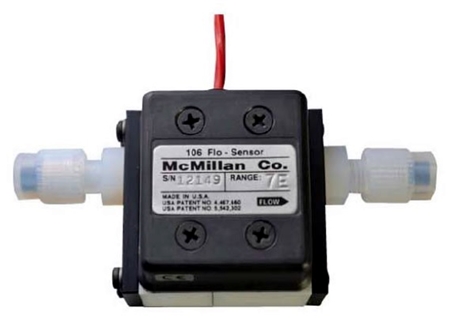

マクミラン社 (McMillan) 薬液流量センサ
106シリーズ
低粘度 15ml/min~

薬液用流量センサ

タイプ 液体
型番 106
メーカー マクミラン
レンジ(最大値) 50 L/min

特 徴

モデル106は、低粘度の液体を15mL/minのように小さい流量から50L/minのように大きい流量まで精度良く測定できる流量センサです。ペルトン型のマイクロタービン・ホイール(特許)を採用しているので、優れた再現性を持ち、ウルトラクリーン用途に適応したデザインになっています。接液部の材質は、テフロン、カルレッツ、サファイヤなので、フッ酸、その他の酸、CMPスラリー、溶剤、純水、現像液など、ほとんどすべての低粘度の液体に使用できます。

仕 様

[標準レンジ]
15~100ml/nin,20~200ml/min,50~500ml/min,100~1000ml/min,200~2000ml/min,500~5000ml/min,1~10L/min,
[精 度]
±1.0%FS~±3.0%FS,(再現性) ±0.2%FS
[使用温度]
5~55℃,(オプション):5~85℃
[出 力]
4~20mA,0~5VDC,0~10VDC,パルス(Hz)
[使用粘度]
10cst以下
[接続部]
1/8",1/4",3/8"PFAチューブ,(オプション:1/4",3/8"PFAオスフレア)

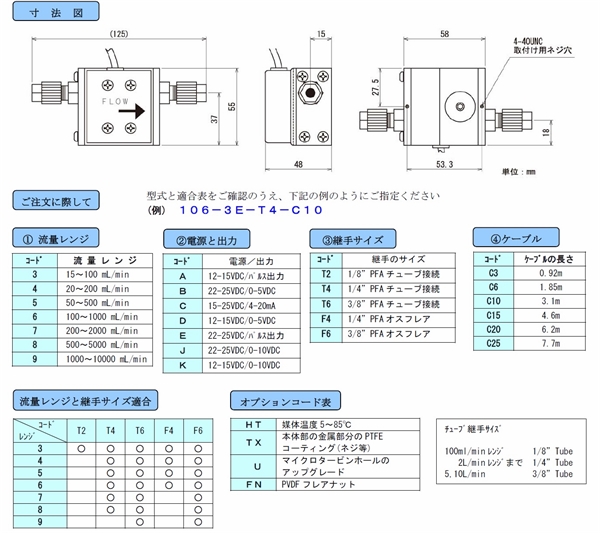

備 考・外形図

■先進的なマイクロタービン構造により再現性の
高い測定が可能
■パーティクルの発生が無い
■ゼロドリフトの問題が無い
■各種の溶剤、純水、酸、CMPスラリーに使用が可能
■コンパクトなサイズ

マクミラン社 (McMillan) 薬液流量センサ<br />106シリーズ<br />低粘度 15ml/min~

マイクロタービン・ホイールは、水力発電所に見られるペルトン水車のコンセプトを採用しています。超小型のホイールは、外径25mmで1.6mmの肉厚です。ホイールに小さなサファイヤのシャフトを圧入し、サファイヤのベアリングで支えられています。ホイールとシャフトは、軽量なので、液体に浮遊した状態で回転します。この浮遊効果により、ホイールはベアリングの中央部で浮いているので、シャフトとベアリングの摩耗がありません。マイクロタービン・ホイールには、同心円上に8つの貫通穴が等間隔に設けられています。ホイールが回転すると、テフロンの側壁を通して赤外ビームがホイールに向けて照射されます。反対側の側壁で受光センサが、貫通穴を通ってくる赤外ビームを検知し、パルス信号に変換します。ホイールがより早く回転すると、パルス数が増え、ホイールが止まると、パルスは出なくなります。
