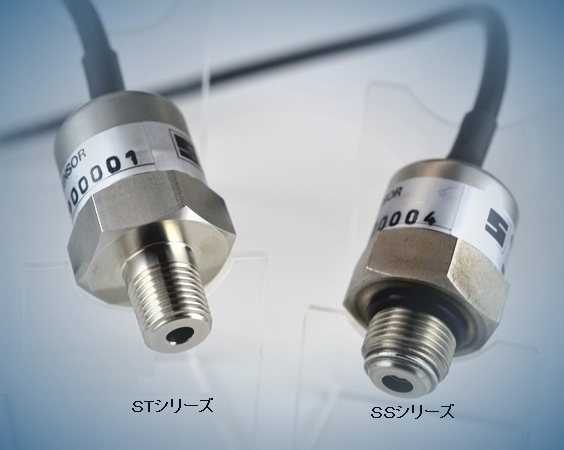

特　徴

●圧力接続：G3/8 (STｼﾘｰｽﾞ：R1/4）
●ステンレス鋼ダイヤフラムを使用した二重ダイヤフラム構造のため、耐蝕性に優れ、水、油をはじめステンレス鋼を侵さない溶液、ガスなど幅広い圧力媒体で使用できる
●耐久性に優れ、厳しい環境での使用が可能
●温度補償回路を内蔵しており、温度特性に優れる
●電圧出力タイプと電流出力タイプがあり、受信計器とのマッチングを取りやすい
●量産化により低価格を実現、組込みに適す

仕　様

[標準レンジ]
低圧ﾚﾝｼﾞ：0～20kPa,0～50kPa,0～100kPa,0～300kPa,
0～500kPa,0～1MPa
真空圧：0～-100kPa,連成圧：-100～100kPa
高圧ﾚﾝｼﾞ(ｼｰﾙﾄﾞｹﾞｰｼﾞ圧)：0～3MPa,0～5MPa,0～10MPa,
0～21MPa,0～35MPa
[精　度]
直線性：±0.3%FS,±0.5%FS(連成圧)
[使用温度]
-10～80℃(低圧ﾚﾝｼﾞ),-20～100℃(高圧ﾚﾝｼﾞ)
[出力]
1～5VDC,4～20mA

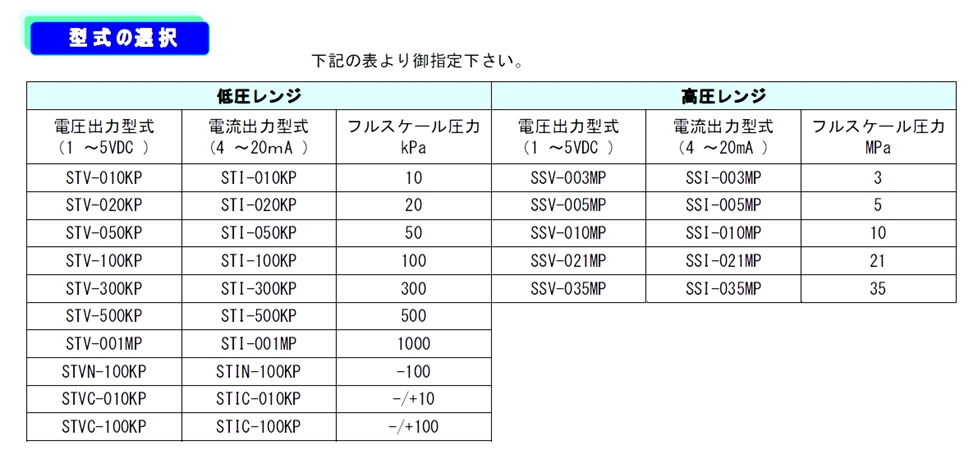

備 考・型式一覧表

■ｹﾞｰｼﾞ圧：STV=電圧出力,STI=電流出力
■負圧：STVN=電圧出力,STIN=電流出力
■連成圧：STVC=電圧出力,STIC=電流出力

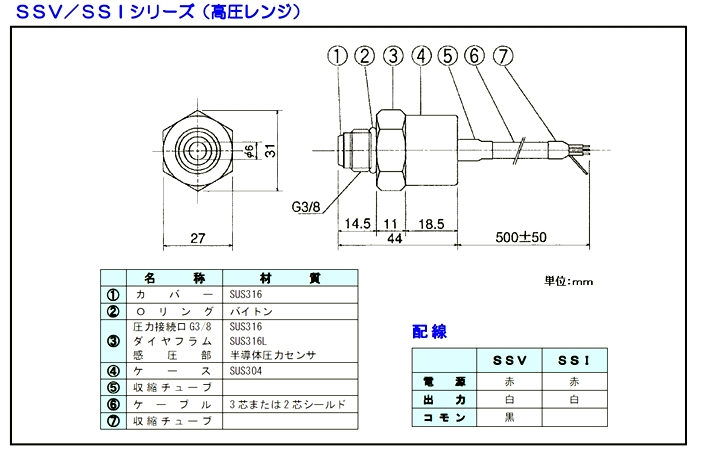

■ｹﾞｰｼﾞ圧：SSV=電圧出力,SSI=電流出力
＊SSｼﾘｰｽﾞでは、ﾌﾗｯｼｭ型ﾀﾞｲﾔﾌﾗﾑ使用

■ケーブル延長等、その他オプション応相談
■STシリーズ：圧力接続がR1/4もあります。
